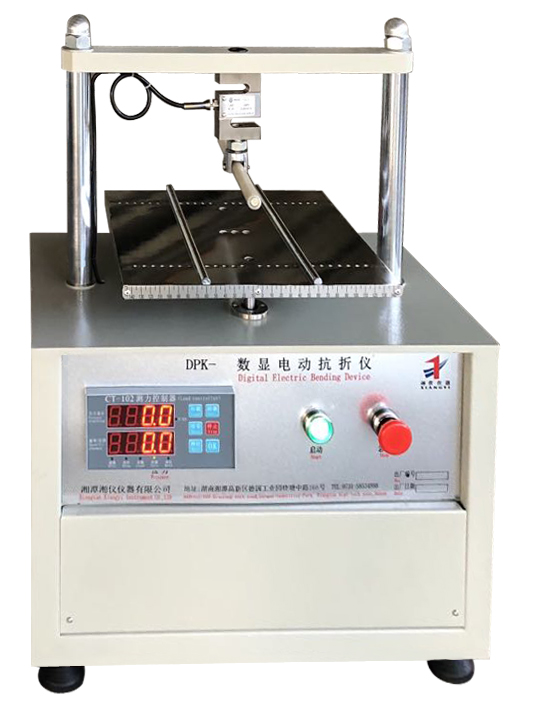

數顯式電動抗折儀采用伺服電機傳動系統,均勻加載,顯示準確,重復性好,特適用陶瓷泥條、電瓷及其他材料的抗折、抗壓強度的準確測量。
數顯式電動抗折儀使用說明:
1、試驗前,首先接通電源,按下游動砝碼上的按鈕,用手推動游動砝碼左移,使游動砝碼上游標的零線對準標尺的零線,放開按鈕后對準的刻線可能會有所移動,此時可用手在絲桿右端的滾花部分轉動絲桿,移動游動砝碼,使兩根零線重合。調整處于揚角指示板后邊位置的置零觸頭螺絲,使之剛與游動砝碼接觸,然后再用螺母緊置零觸頭螺絲校對游標與標尺的零線是否重合,如不重合,應重新調節置零觸頭螺絲,重復上述調整直至游動砝碼與置零觸頭螺絲剛好接觸時游標與標尺的零線重合為止。
2、松開緊螺母,移動大、小平衡,使大杠桿盡量處于平衡,然后擰動緊螺釘,將大平衡緊于大杠桿上,移動小平衡上的螺帽,使小平衡移動,直至大杠桿完全平衡為止,然后用緊螺釘,將小平衡緊于大杠桿上,注意大小平衡的緊必須可靠,以免在使用過程中由于試件斷裂,大杠桿下落時受震動而破壞了調好的平衡。
3、將試體放入抗折夾具內,以夾具上的對準板由手感及目測對準,轉動夾具下面的手輪,使下拉架上的加荷軸與試體接觸,并繼續轉動一定角度,使大杠桿有一定揚角,數據根據試體斷裂時的變形量決定,原則是試體斷裂時應使大杠桿盡量處于水平位置,揚角的數值可在揚角指示板上讀出。(每格為2°)按電氣控制箱上的起動按鈕,電動機立即轉動絲桿推動游動砝碼右移,機器開始加荷,大杠桿逐漸下沉,在大杠桿接近水平時,試體斷裂,處于大杠桿右面端頭的限位開關撞板推動限位開關,斷開電動機電源,電動機立即停轉,此時便可以從游標的刻線與標尺讀出試體抗力或抗折強度值,至此一次試驗結束。按下按鈕,即可推動游動砝碼左移,游動砝碼復位,接著可做第二次試驗。
