電阻溫度系數是一個與金屬的微觀結構密切相關的一個參數,在沒有任何缺陷的情況下,它具有理論上的較大值。也就是說,電阻溫度系數本身的大小在一定程度上表征了金屬工藝的性能。在新技術工藝的研發過程或在線監測中,我們可以利用電阻溫度系數對金屬的可靠性進行早期監測與快速評估。

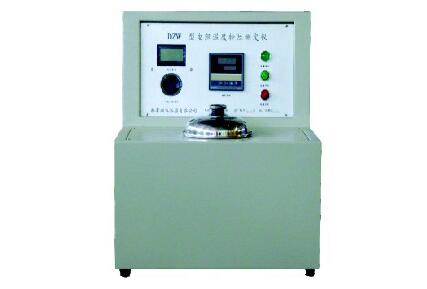

電阻溫度特性測定儀采用先進的電子﹑數控技術,用于測試各種導電材料介質(電阻)的阻值隨溫度變化的值,通過繪制電阻,溫度曲線,可以直觀地定性分析電阻溫度變化率。適用于大專院校電子材料實驗室等的研究和各教學演示用。
電阻溫度特性測定儀的操作方法:
1、準備工作:將液氮注入液氮杜瓦瓶,再將裝有測量樣品的低溫恒溫器浸入液氮,固定于支架上,并用電纜連接好低溫恒溫器與測量儀。
2、開啟儀器:開啟測量儀器電源,根據實驗需要選擇“自動”或“手動”工作方式。開啟電腦電源,待系統啟動完成后,用鼠標點擊電腦屏幕上的“數據采集”圖標,進入數據采集工作程序,顯示器提示超導體電阻一溫度特性測量儀”,屏幕右下角“接口工作狀態”欄出現閃爍的“接收”字樣,表示儀器與電腦工作正常。
3、動態測量:逆時針調節“溫度設定”旋鈕至不能調節為止。提升樣品恒溫器,使其脫離液氮表面,隨著溫度逐漸升高,在屏幕左邊顯示電壓一溫度曲線,右邊顯示工作參數。改變恒溫器與液面的距離,可以獲得不同速率的升降溫特性曲線。
4、穩態測量:將開關撥向“穩態測量”,此時電流方向切換的“自動”功能消失,只能采用“手動”方式換向。調節“溫度設定”旋鈕,在電腦屏幕下方出現“恒溫器設定溫度”為:顯示所設定的溫度。為獲得滿意的和穩定的溫度值,必須調節恒溫器與液氮面的距離,使恒溫器依靠測量儀饋送的加熱電流維持溫度平衡。
5、退出測量:按鍵盤上的ESC鍵,提示輸入文件名,確認退出。
6、數據處理:點擊電腦顯示屏“數據處理”圖標,進入數據處理工作程序,按菜單操作。
注意事項:
1、所附的釔鋇銅氧超導體受潮后可能引起超導性能退化或消失,請經常保存于干燥環境或液氮中。
2、穩態測量時系統強制進入手動狀態,屏幕不顯示圖象,由右側工作參數區提供測量數據。
3、動態測量時,應確認“溫度設定”值為77.4K,以避免控溫儀加熱器不適當啟用。
4、請嚴格管理計算機,防止病毒侵害。
