熱膨脹儀是在一定的溫度程序、負載力接近于零的情況下,測量樣品的尺寸變化隨溫度或時間的函數關系的儀器,常應用于無機陶瓷、金屬材料、塑膠聚合物、建筑材料、涂層材料、耐火材料、復合材料等領域。
對于三維的具有各向異性的物質,有線膨脹系數和體膨脹系數之分。如石墨結構具有顯著的各向異性,因而石墨纖維線膨脹系數也呈現出各向異性,表現為平行于層面方向的熱膨脹系數遠小于垂直于層面方向。所以熱膨脹儀可測量固體、熔融金屬、粉末、涂料等各類樣品。

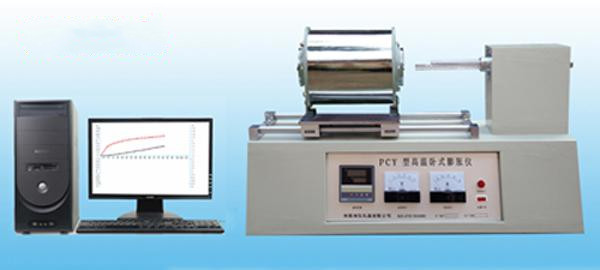

熱膨脹儀是在一定的溫度程序、負載力接近于零的情況下,測量樣品的尺寸變化隨溫度或時間的函數關系??蓽y(cè)量固體、熔融金屬、粉末、涂料等各類樣品。熱膨脹儀的結構組成:由傳感器裝置、電阻爐、小車、基座、電器控制柜五部分組成。
電爐升溫后,爐膛內的試樣發生膨脹,頂在試樣端部的測試桿產生與之等量的位移量(如果不計系統的熱變形量的話)。這一位移量由電感位移計準確地測量出來,并由位移表顯示。
為消除系統熱變形量對測試結果的影響,在計算中需加上相應的補償值才是試樣的真實膨脹值。
1、傳感裝置中的測試桿一端頂著試樣,一端連著電感位移計鐵芯。試樣的另一端頂在固定的試樣檔板上。因而試樣在此端的自由度被限制了,所以試樣的膨脹將引起位移傳感器的鐵芯相應的位移。
2、試樣裝在試樣管中固定不動,進出爐膛靠移動電阻爐來實現。這樣避免了試樣受到振動,電阻爐膛裝在小車上,小車可在基座導軌上移動。
3、電氣部分。電爐采用電阻絲發熱。爐溫測定采用相應熱電偶及溫控儀。
