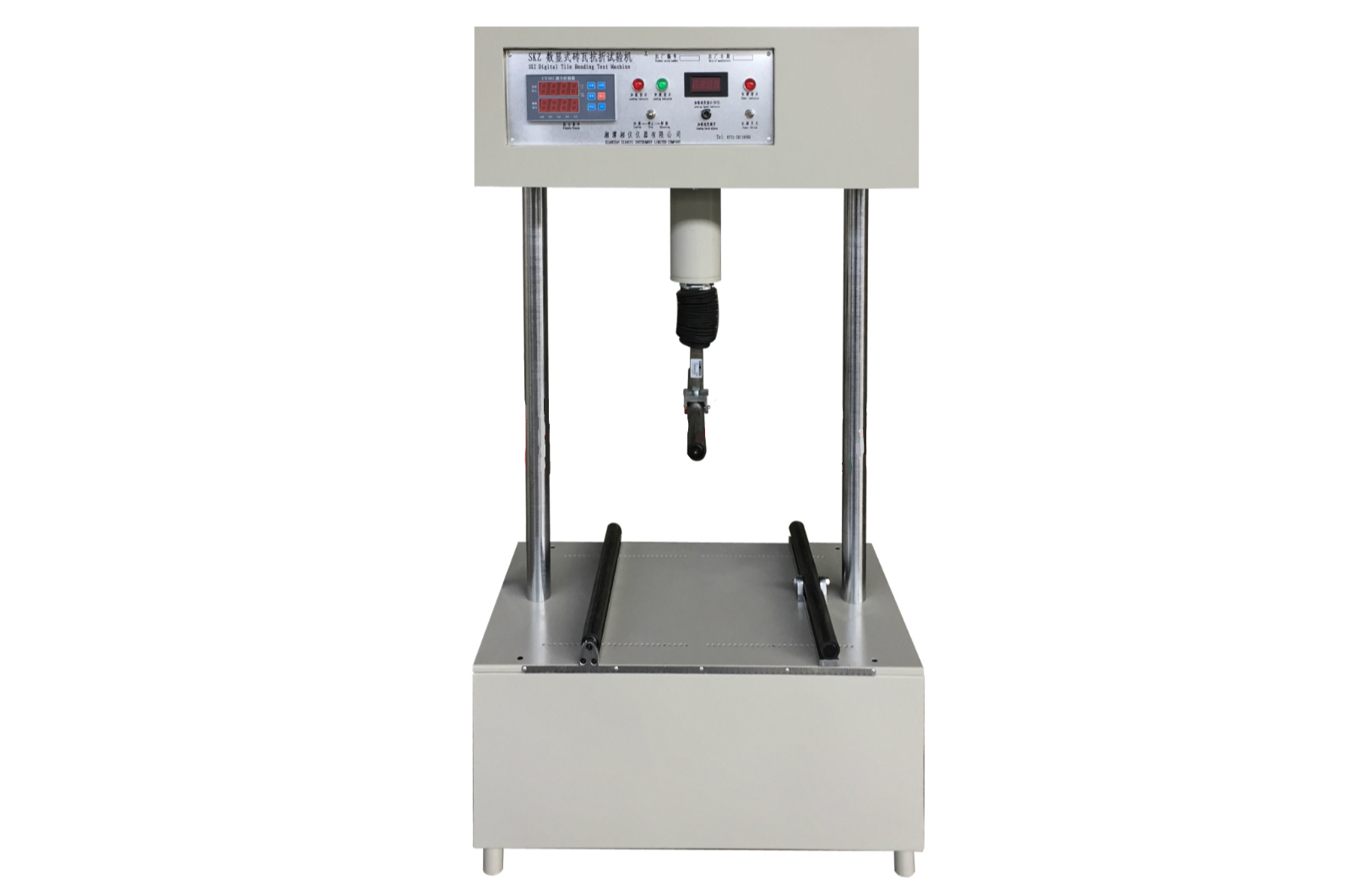

抗折儀采用電動加荷機構和采用多組彈簧實現勻速加荷。滿足GB/T3810.4-2016及ISO 10545-4-2014陶瓷磚-斷裂模數和破壞強度的測定,也適用于測量工程陶瓷、電瓷、日用陶瓷、陶管、磚瓦制品的抗折強度,抗壓強度之用。更換夾具還可以用于測定耐破性能,抗壓強度等參數。更換壓具該儀器還適用下列標準,實現一機多用。
工作原理:
先根據試驗要求安裝好選定的夾具,根據試樣大小調節好夾具寬度,將試樣放置在夾具上。打開電源開關,按“加載”按扭,電機經減速器減速,驅動螺母軸套,將旋轉運動變成直線運動,帶動彈簧、壓力傳感器、上夾具下降,當試樣與上刀口接觸時開始對試樣加荷,而上刀口與組合彈簧連接在起,根據虎克定律就使加荷為勻速加荷,其力通過壓力傳感器傳遞到數顯表上,當被測試試樣折斷或破碎,數顯表即保留其大值,且停止加載。
抗折儀由電動加載機構,彈簧勻速加荷機構、夾具、數顯壓力檢測裝置及控制系統組成。
操作步驟:
1、根據不同的試樣和所采用的方法標準安裝好試樣夾具,且調整好位置并固定好。
2、接通電源,將面板上電源開關打開,數顯壓力表得電。
3、按照測試標準方法要求,安裝好試樣。
4、按下清零鍵,對數顯壓力表進行清零。
5、調節“速度調節”旋鈕,可改變加載卸載速度,按“加載”按扭。加載指示燈亮,上夾具下降,試樣與上壓刀口接觸其壓力顯示表上即顯示所受壓值。當試樣受力達到極限,試樣受破壞,且力也隨之減少,但其數顯示表仍保持顯示大值,自動停止電機加載,并記下大值。
6、“加載”“卸載”“停止”按鈕可控制夾具下降,上升,停止。
7、測試完后,關閉電源并清潔儀器。
8、按照各自選定的方法標準處理數據,確定其斷裂模數或破壞強度。
