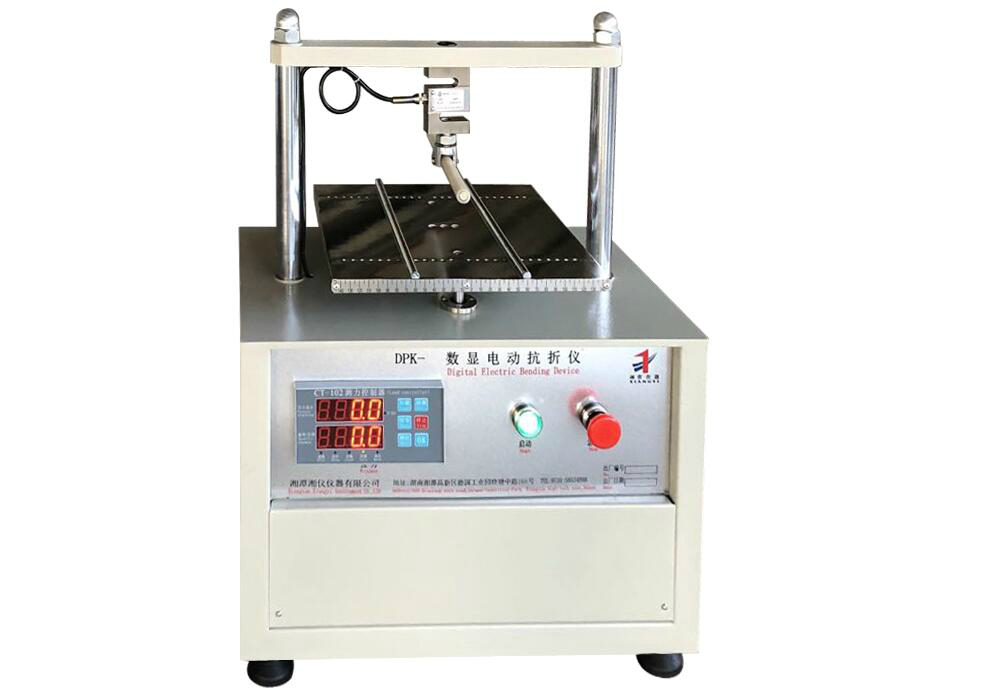

抗折儀適用于測定建筑陶瓷、衛生陶瓷、日用陶瓷等坯料的干燥抗折強度。采用調速電機傳動系統,均勻加載,顯示準確,重復性好,特適用陶瓷泥條,電瓷及其他工業瓷坯體抗折強度的準確測量。也適用于耐火材料、保溫材料等其它強度較小的非金屬材料的抗折強度檢測。
抗折儀結構特點:
1、本儀器由制冷機和恒溫浴兩部分組成;
2、制冷機由壓縮機、過濾器、毛細管、蒸發器及各連接管組成;
3、恒溫浴由浴缸、控溫裝置及壓力密度計圓筒三部分組成。
抗折儀的使用說明分析:
1、接通電源,按下游動砝碼上的按鈕,用手推動游動砝碼,左移,使游動砝碼上游標的零線對準標尺的零線,放開按鈕后對準的零線可能會有所移動,此時可用手在絲桿右端的滾花部分轉動絲桿,移動游動砝碼,使兩根零線重合。
2、調整處于揚角指示板后邊位置的置零觸頭螺絲,使剛與游動砝碼接觸,然后再用螺母鎖緊置零觸頭螺絲,校對游標與標尺的零線是否重合,如不重合,應重新調節置零觸頭螺絲直至重合為止。
3、松開鎖緊螺釘,移動大、小平衡砣,使大杠桿盡量趨于平衡,然后擰緊鎖緊螺釘,將大平衡砣鎖緊于大杠桿上,移動小平衡砣上的螺母,使小平衡砣移動直至大杠桿完全平衡為止,然后用鎖緊螺釘將小平衡砣鎖緊于大杠桿上,注意大、小平衡砣的鎖緊必須可靠,以免在使用過程中由于試件斷裂,大杠桿下落時受震動而破壞平衡。
4、將試體放入抗折夾具內,以夾具上的對準板對準,轉動夾具下面的手輪,使下拉架上的加荷輥與試體接觸,并繼續轉動一定角度,使大杠桿有一定揚角,數值一般由經驗估計,原則是試體在斷裂時應使大杠桿盡可能處于水平位置,揚角的數值可在揚角指示板上讀出。
5、按啟動按鈕,機器開始加荷,試體斷裂時,大杠桿下落觸動限位開關,斷開電動機電源,讀數。
6、保持儀器清潔、干燥。刀刃與刀刃承間不得有任何潤滑油,以免粘住灰塵。限位開關撞板必須調整到大杠桿下落到底時限位開關剛剛動作,切忌調整在過早使限位開關動作的位置,以免撞壞限位開關。
