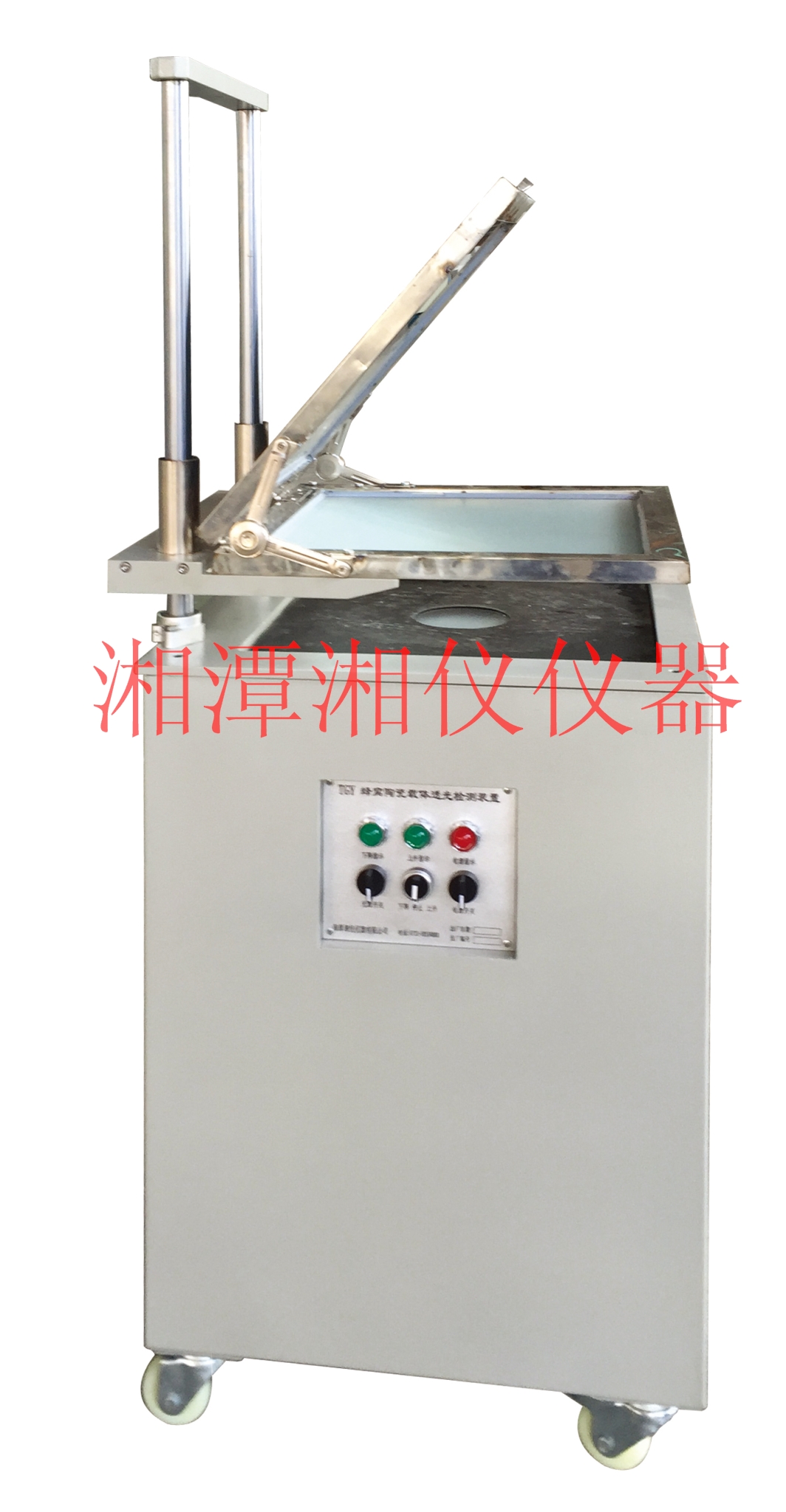

TGY蜂窩陶瓷透光檢測試驗儀
一、概述:
該儀器主要用來判斷所顯示的蜂窩陶瓷是否孔道變形或堵孔。制作成本低、成像清晰、易于操作,適用于工業上或?qū)嶒?yàn)室陶瓷產品的檢測。
二、主要技術參數:
1.LED光源:100W/24V
2.氣壓:0.5MPa
3.電源電壓:220V
4.功率:200W
三.儀器簡介及原理:
本設備由LED平面光源、透光玻璃、遮光墊、磨砂玻璃,、玻璃反光鏡和氣動執行機構組成.其原理是:合上光源開關使LED平面光源通電發光,光線經過透光玻璃及遮光墊上的透光孔,使得蜂窩陶瓷產品的孔道成像于磨砂玻璃上。調整玻璃反光鏡與磨砂玻璃的夾角,使得操作者通過玻璃反光鏡清楚地觀察到磨砂玻璃上的清晰成像,并以此來判斷所顯示的產品是否孔道變形或堵孔。
