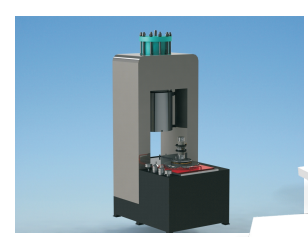

PT耦合電液伺服巖石三軸試驗機
一、簡介
本試驗機是根據《試驗機通用技術要求GB/T2611-2007》標準、《拉力、壓力和萬能試驗機JJG139-1999》檢定規程、《水利水電工程巖石試驗規程SL264-2001》《公路工程巖石試驗規程JTGE41-2005》、《工程巖體實驗方法標準GBT50266-2013》、、《鐵路工程巖石實驗規程TB101115》,在國內外現有產品基礎上,采用先進的伺服驅動技術、傳感器技術、微機控制和處理技術開發的新一代巖石和混凝土類材料的力學性能試驗設備,可進行巖石或混凝土單軸直接拉伸、巖石直剪、巖石剪切蠕變(需選配專用動力設備)以及劈裂(需選配專用夾具)等多項試驗。本系統充分聽取了工程應用部門和科研部門的意見,結構緊湊、式樣美觀,維護簡單、操作方便,整個試驗過程可用微機在 WindowsXP/7下自動控制;屬國內首創,并具有國際先進水平。
二、功能及特點
本機主要用于巖石及混凝土試件在高低溫環境下的三軸抗壓強度、變形及三軸力學性能試驗。主要由主機、電液伺服軸壓加載系統、伺服圍壓加載系統、測量控制系統。計算機控制和數據采集系統等部分組成。
特征:
1、采用靜音式伺服油源;
2、全數字閉環控制;
3、自平衡式壓力室,自動卸油和加油,裝拆方便;
4、在計算機控制下各試驗從加卸載控制到做數據采集與處理全自動化,全中文軟件系統在 windows7/8平臺下,人機交互式,功能強大,界面友好,操作簡單,具有完整的文件操作及數據存儲功能,自動生成并打印試驗報告;
5、可以進行靜態巖石單軸、三軸全應力應變?cè)囼?yàn);
6、可以進行巖石單軸、三軸力學性能試驗;集與處理全自動化。
三、主要技術參數
型號 |
PT-600T |
PT-1000T |
PT-2000T |
最大軸向試驗力 |
1000kN |
2000kN |
4000kN |
主機結構 |
立柱式 |
門框式 |
門框式 |
主機剛度 |
≥10MN/mm |
||
軸壓測量精度 |
±0.5%FS |
||
圍壓加載能力 |
60/100/140Mpa |
||
圍壓測控精度 |
±0.5%FS |
||
圍壓分辨率 |
0.001Mpa |
||
變形測量范圍 |
±5(軸向);0~2.5(徑向)mm |
||
變形測量精度 |
0.001mm |
||
變形分辨率 |
0.0001mm |
||
溫度控制范圍 |
-20℃~140℃ |
||
壓力室信號通道 |
4 |
||
試樣規格尺寸 |
Φ100*200mm/Φ75*150mm/Φ50*100mmΦ25*50mm |
||
備注:表中參數可根據客戶要求適當調整定制。 |
